Бурильно-крановая установка БКМ 6.600 относится к спецтехнике, предназначенной для бурения скважин
глубиной до 10 метров (с удлинителями), диаметром 350 мм и подъема груза до 1500 кг.
БКМ 6.600 на базе ГАЗ-33088 состоит из базового шасси автомобиля и смонтированного на нем навесного оборудования. На шасси автомобиля крепится рама. На раме установлены: аутригеры, основание, опорная стойка, брызговики, электрооборудование и часть гидросистемы, включающая насосный агрегат с карданным валом, масляный бак и другое гидрооборудование. Основание крепится к основной раме через опорноповоротное устройство. На поворотном основании установлены: две стрелы, обеспечивающие вылет буровой колонны. Раскрытие стрел обеспечивается действием гидроцилиндров. На оголовке второй стрелы находится поворотный корпус, дающий возможность изменять угол поворот буровой колонны. Колонна из транспортного положения в рабочее состояние и обратно производится с помощью гидроцилиндра. Все механизмы БКМ 6.600 закрыты кожухами облицовки. На буровой колонне установлены: каретка подачи буровой колонны, гидроцилиндр ее перемещения, грузовая лебедка с тросом, каретка гидровращателя шнека/бура, направляющий блок каната, защитный раструб. К каретки гидровращателя крепится вращатель с установленным на нем шнеком/буром, соответствующий диаметру бурения.
Купить бурильно-крановую установку ГАЗ-33088 БКМ 6.600 возможно по системе лизинга или в кредит.
Характеристики бурильно крановой установки БКМ-6.600
|
Габаритные размеры оборудования, кг
|
5 500 х 3 230 х 2 450
|
|
Масса оборудования, кг
|
3 200
|
|
Максимальная глубина бурения, м
|
4
|
|
Максимальная глубина бурения, м, с удлинителями
|
10
|
|
Максимальный диаметр бурения, мм
|
350
|
|
Максимальный вылет буровой колоны, м
|
5,8
|
|
Тип привода вращения бурильного инструмента
|
гидравлический
|
|
Способ бурения
|
циклический
|
|
Максимальный крутящий момент на бурильном инструменте, Н·м
|
6 300
|
|
Максимальная осевая нагрузнка на бурильном инструменте при заглублении, кН
|
38
|
|
Максимальная осевая нагрузнка на бурильном инструменте при выглублении, кН
|
45
|
|
Тип привода подачи бурильного инструмента
|
гидравлический
|
|
Тип привода кранового оборудования
|
гидравлический
|
|
Максимальная грузоподъемность кранового оборудования, кг
|
1 500
|
|
Высота буровой колонны, мм
|
5 500
|
|
Ход бурильного инструмента, мм
|
3 670
|
|
Ход подачи буровой колонны, мм
|
1 630
|
|
Угол поворота стрел, град
|
360
|
|
Угол поворота буровой колонны в плоскости YOX, град
|
100
|
|
Угол поворота буровой колонны в плоскости ZOX, град
|
180
|

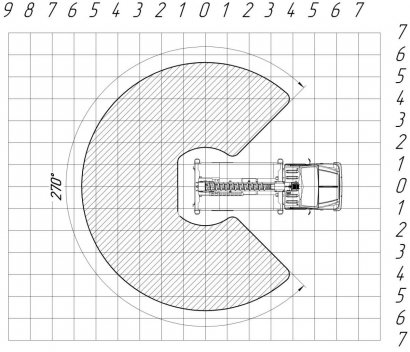

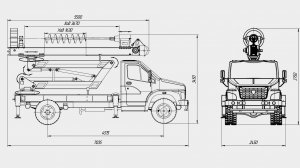

Схемы, габаритные размеры БКМ 6.600 и рабочая зона обслуживания
